高温高压低密度双腔式磁致伸缩液位变送器

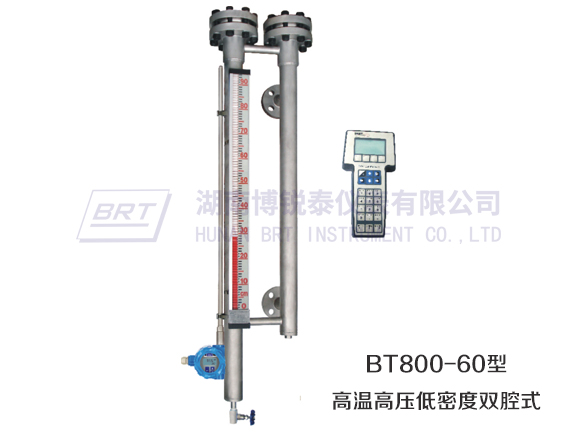

BT800-60型高温高压低密度双腔式磁致伸缩液位变送器

　　一、BT800-60型高温高压低密度双腔式磁致伸缩液位变送器性能指标

　　测量范围：300～4500mm 范围任意选用；

　　工作温度：-80～450℃；

　　工作压力：2～32MPa；

　　磁   间   距：BT800-60型 ≥45mm、BT800-60K型 35～44mm；

　　精   确   度：±0.01%，数字±1mm；

　　输出信号： 4～20mADC、HART数字信号、二线制；

　　液晶显示：显示4～20mA、百分比、工程单位；

　　环境温度：-40～85℃；

　　防护等级：IP65；

　　输入电压： 13.5～36VDC；

　　阻　　尼：0.2～36秒按键调节；

　　报　　警：高报设置 21mA，低报设置 3.6mA；

　　极性保护：二极管串接供电回路；

　　现场指示： 翻柱指示器，荧光飞标指示器；

　　介质密度：液位≥0.45g/cm³，界面(密度差)≥0.08g/cm³；

　　电气接口：M20×1.5内螺纹或1/2"NPT；

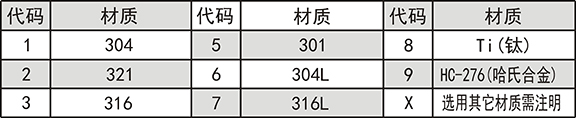

　　材　　质：金属材质见下代码表：

　　介质粘度：≤0.4Pa·S；

　　安装方式：顶装式；

　　防爆标志：本安型   ExiaⅡCT1～6，隔爆型   ExdⅡCT5；

　　蒸汽夹套(循环水加热夹套)接口：G1/2"外螺纹或DN20；

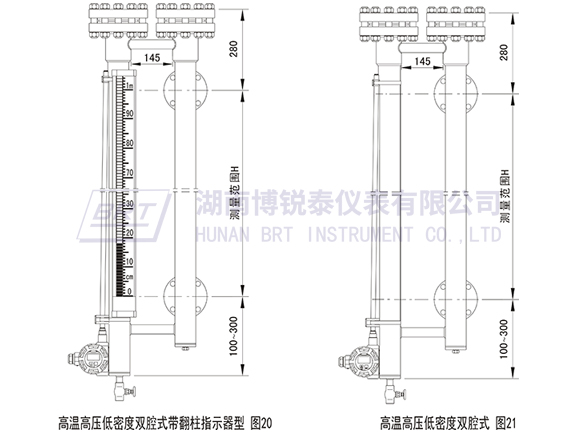

　　外形尺寸：见下图：

　　仪表接线：见接线示意图：

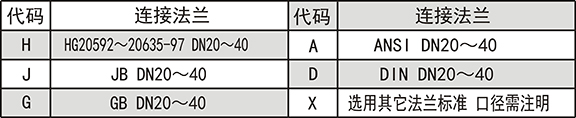

　　松套法兰连接(选择时代码前加/ )，平焊法兰连接：

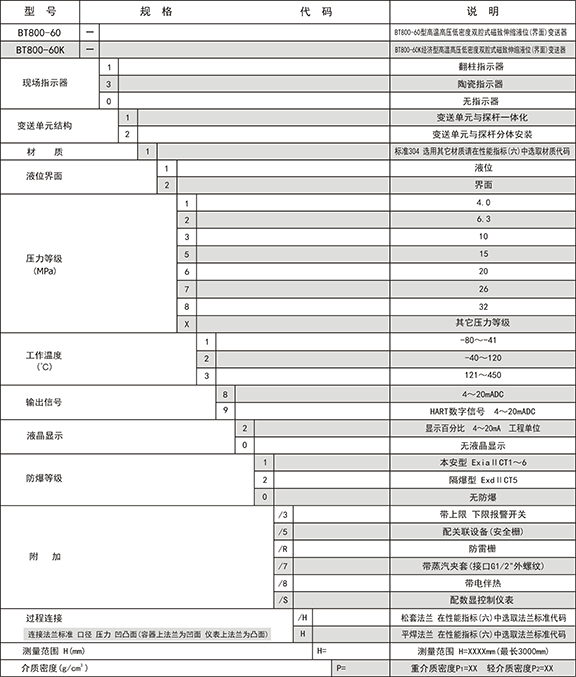

　　二、BT800-60型高温高压低密度双腔式磁致伸缩液位变送器仪表选型

举例：BT800-60111153921/RH连接法兰标准HG20595-97，DN25、PN15MPa，凸面，测量范围H=1600mm，介质密度P=0.52g/cm³。
